Centrales d'Enrobage Conteneurisées CFB Series
La série CFB de Centrales d'Enrobage Conteneurisées est une centrale de malaxage portable avec une conception modulaire, offrant flexibilité, installation rapide et pesage précis. Elle peut mélanger efficacement divers mélanges d'asphalte avec un système d'alimentation en agrégats froids, un système de séchage, un système de criblage et de malaxage, un système de collecte de poussière et un système de contrôle. La conception conteneurisée facilite son utilisation sur différents sites. Cette centrale de malaxage propose différents modèles pour répondre à divers besoins de capacité de production.
- Modèle : CFB80 ~ CFB400
- Capacité : 80t/h ~ 400t/h
- Points forts : Conteneurisée, transport facile ; Sans fondation, installation rapide ; Pesage précis, malaxage discontinu, haute valeur de revente.
ISO、CE、EAC- Garantie de 12 mois
- L/C Accepté
- Réponse 7*24H
Domaine d'Application
La série CFB de Centrales d'Enrobage Conteneurisées est une centrale de malaxage compacte et portable, facilitant un déplacement rapide et un réassemblage en quelques heures. Aucune construction de fondation n'est requise. C'est le choix idéal pour les projets de construction routière de moyenne et haute gamme sur de longues distances et est actuellement populaire sur les marchés.
Paramètres Techniques
En tant que leader chinois dans la fabrication, la fourniture et l'exportation de centrales d'enrobage mobiles, la série CFB de centrales d'enrobage conteneurisées mobiles du groupe ACE offre des capacités de production de 80t/h à 400t/h. Elle est facile à transférer et à assembler, et les clients peuvent choisir le modèle adapté à leurs besoins de production ou de projet.
| Modèle | CFB80 | CFB120 | CFB160 | CFB240 | CFB320 | CFB400 |
|---|---|---|---|---|---|---|
| Capacité de production(t/h) | 80 | 120 | 160 | 240 | 320 | 400 |
| Puissance totale(kW) | 245 | 305 | 345 | 505 | 660 | 810 |
| Alimentateurs d'agrégats froids (m³) | 4*8 | 4*9 | 5*9 | 6*12 | 6*15 | 6*18 |
| Tambour de séchage (mm) | 6000 x 1500 | 7500 x 1600 | 7500 x 1800 | 8500 x 2000 | 9500 x 2200 | 11000 x 2700 |
| Silos de stockage d'agrégats chauds (m³) | 12 | 22 | 36 | 53 | 53 | 70 |
| Capteur de pesage des agrégats chauds(kg) | 1000 | 1200 | 1750 | 2250 | 3000 | 4000 |
| Capteur de pesage du filler(kg) | 100 | 250 | 250 | 250 | 400 | 600 |
| Capteur de pesage du bitume(kg) | 100 | 200 | 200 | 200 | 400 | 600 |
| Capacité du malaxeur (kg) | 1500 | 1500 | 2250 | 3500 | 4250 | 5500 |
| Surface de filtration du dépoussiéreur à manches (m²) | 400 | 473 | 489 | 674 | 830 | 1132 |
| Silo à filler (m³) | 30 | 30 | 30 | 30 | 52 | 75 |

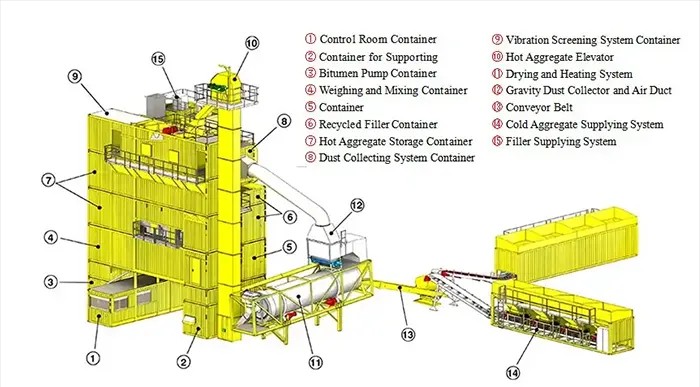

Composants des Centrales d'Enrobage Conteneurisées
- 1. Conteneur de salle de contrôle
- 2. Conteneur de support
- 3. Conteneur de pompe à bitume
- 4. Conteneur de pesage et de malaxage
- 5. Conteneur
- 6. Conteneur de filler recyclé
- 7. Conteneur de stockage d'agrégats chauds
- 8. Conteneur du système de collecte de poussière
- 9. Conteneur du système de criblage par vibration
- 10. Élévateur d'agrégats chauds
- 11. Système de séchage et de chauffage
- 12. Dépoussiéreur gravitationnel et conduit d'air
- 13. Convoyeur à bande
- 14. Système d'alimentation en agrégats froids
- 15. Système d'alimentation en filler
Caractéristiques Principales
1. Sans Fondation
Conception conteneurisée, la série CFB de centrales de malaxage conteneurisées ne nécessite pas de fondation, offrant flexibilité, installation et démontage rapides, et pesage précis.
2. Certification de la Société de Classification BV
Certifiée par la Société de Classification BV, garantissant sécurité et fiabilité.
3. Technologie de Criblage Allemande
La technologie de criblage par vibration, vieille de 110 ans et originaire d'Allemagne, se caractérise par un criblage efficace, une faible consommation d'énergie et une durabilité.
4. Émission de Poussière ＜20mg/Nm³
Dépoussiéreur à deux étages, émission de poussière dans les gaz d'échappement ＜20mg/Nm³, respectueux de l'environnement.
5. Dispositif de Verrouillage de Sécurité
L'escalier intégré et le dispositif de verrouillage de sécurité offrent une excellente protection pour la sécurité personnelle des opérateurs de maintenance.
6. Haute Valeur de Revente
Les composants de marques internationales renommées à l'intérieur du conteneur minimisent l'usure et assurent une longue durée de vie, maintenant une haute valeur de revente.
Composants Principaux
1. Système d'Alimentation en Agrégats Froids
① Contrôlé par un variateur de fréquence, permettant un ajustement de vitesse variable sans palier pour améliorer l'efficacité et réduire la consommation d'énergie;
② Équipé d'une bande latérale pour éviter le débordement des agrégats;
③ Dispose d'un dispositif anti-humidité pour le bac à sable et de vibrateurs de paroi pour assurer un processus de décharge fluide et éviter le blocage du bac;
④ La sortie de chaque bande d'alimentation peut être ajustée individuellement et automatiquement, assurant un dosage précis des agrégats froids;
⑤ Des alarmes automatiques de pénurie d'agrégats sont utilisées pour une efficacité accrue;
⑥ Interrupteur d'arrêt d'urgence pour prévenir d'autres dommages.
2. Système de Séchage
① Conception brevetée originale importée, chauffage par zones des agrégats pour une efficacité de chauffage élevée;
② Équipé d'un dispositif de lubrification automatique pour réduire les coûts de main-d'œuvre;
③ Les anneaux de roulement sont fabriqués en matériaux très résistants à l'usure pour une durée de vie plus longue;
④ Isolation en laine de roche pour éviter les pertes de chaleur.
3. Système d'Élévation des Agrégats
① La chaîne à double pas est fabriquée en matériau résistant à l'usure, robuste et durable;
② Les godets sont équipés de bords résistants à l'usure;
③ Les entrées et sorties sont équipées d'un dispositif spécial résistant à l'usure;
④ Entraîné par un motoréducteur avec frein, plus fiable et précis;
⑤ Dispositif anti-retour pour assurer un fonctionnement fluide;
⑥ Conception scellée avec une étanchéité parfaite, aucune fuite de poussière;
⑦ Trappe d'homme et dispositif de réglage au fond, facile à installer et à entretenir.
4. Système de Criblage par Vibration
① Technologie de criblage par vibration originaire d'Allemagne avec 110 ans d'histoire;
② Entraîné par deux moteurs vibrants, empêchant la résonance, avec amplitude et fréquence ajustables;
③ Équipé de plaques de criblage très résistantes à l'usure pour éviter le mélange des agrégats;
④ Goulotte d'alimentation spécialement conçue, résistante à l'usure et avec un bruit minimal;
⑤ Les tamis sont fabriqués en acier à ressort spécial avec propriété anti-usure.
5. Système de Stockage Temporaire des Agrégats Chauds
① Équipé de capteurs de niveau capacitifs continus pour assurer une mesure de haute précision;
② Comprend une couche d'isolation en laine de roche de 100 mm pour éviter les pertes de chaleur;
③ Équipé d'une trémie de dérivation.
6. Système de Pesage et de Malaxage
① Chaque système est équipé d'un capteur de pesage pour atteindre une mesure précise, assurant un dosage précis;
② Malaxage tridimensionnel, avec retournement vertical des agrégats, résultant en un mélange plus uniforme;
③ Matériaux résistants à l'usure formulés en Suisse et multiples mesures de protection contribuent à une longue durée de vie;
④ Malaxeur de technologie européenne, un système de malaxage efficace qui réduit la consommation d'énergie;
⑤ Le moteur d'entraînement utilise un système de lubrification automatique, sans entretien.
7. Système de Stockage des Produits Finis
① Le bac de stockage des produits finis de type inférieur est pratique pour le déchargement et le transport;
② Un dispositif d'isolation est équipé pour assurer la qualité de l'asphalte.

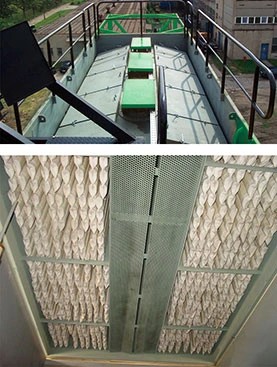

8. Système de Collecte de Poussière
① Adopte un système de collecte de poussière à deux étages : la première étape utilise un dépoussiéreur gravitationnel et la deuxième étape utilise un dépoussiéreur à manches à air inversé, assurant une efficacité élevée de collecte de poussière;
② Le système de collecte de poussière est situé sur la partie supérieure de la tour de malaxage, économisant de l'espace au sol;
③ Le système de collecte de poussière à deux étages atteint une émission de poussière ≤20 mg/μm³, inférieure à la moyenne internationale des émissions de poussière des installations industrielles de 30 mg/μm³;
④ Équipé d'un conteneur de stockage de filler recyclé pour minimiser la pollution.
9. Système de Contrôle
① La salle de contrôle conteneurisée est insonorisée et isolée thermiquement, offrant un environnement confortable;
② Un système de contrôle avancé assure une opération précise et rapide;
③ Les composants électriques, y compris les armoires de commutation, les disjoncteurs, les PLC, les câbles, les boutons, etc., proviennent tous de marques renommées, assurant sécurité et fiabilité;
④ Passage facile entre les modes automatique, semi-automatique et manuel à tout moment, offrant une opération simple et conviviale.

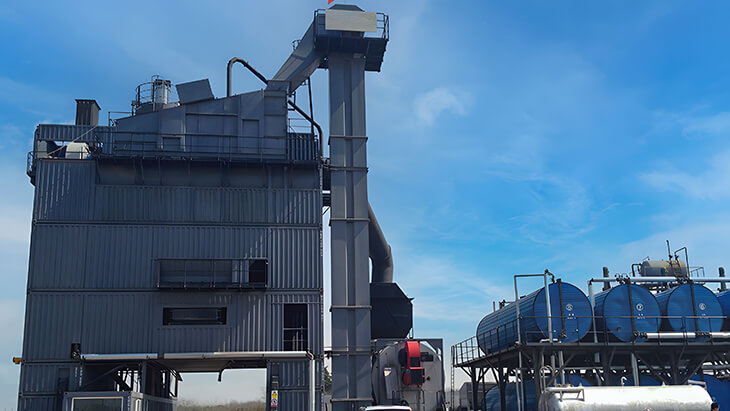

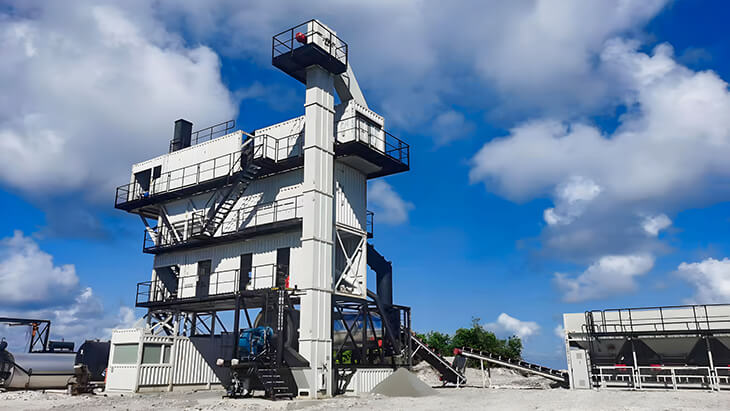

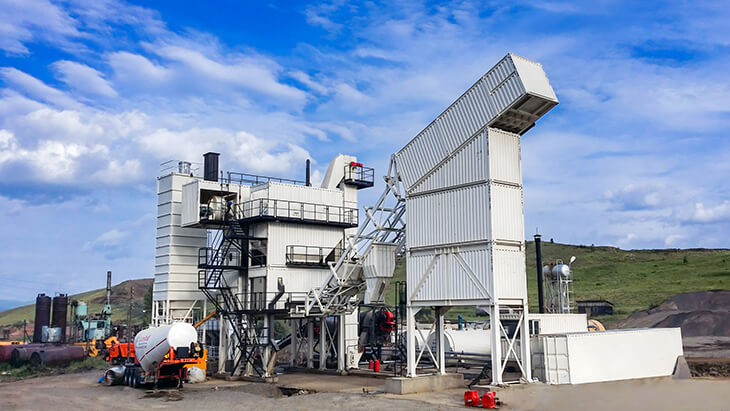

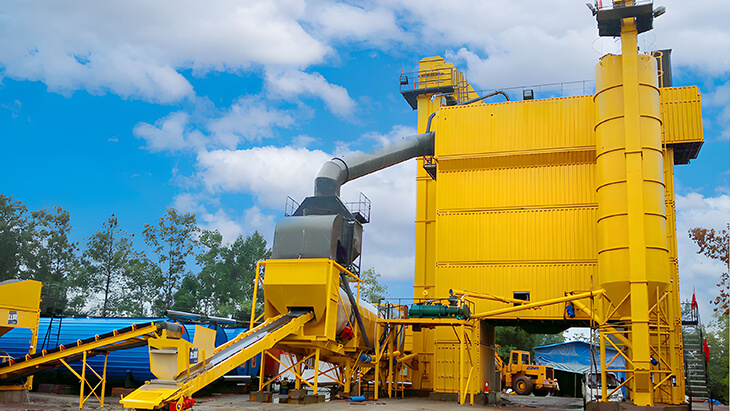

Cas de Construction
