Concasseur à Percussion sur Chenilles Mobile
Le concasseur mobile à percussion sur chenilles AMI-1213 utilise l'énergie d'impact pour concasser les matériaux. L'angle de la plaque d'impact peut être ajusté pour garantir que les agrégats soient à un angle approprié lorsqu'ils impactent à plusieurs reprises entre la plaque d'impact et le rotor, ce qui peut effectivement améliorer l'efficacité de concassage. De plus, il est équipé d'un port d'alimentation électrique externe pour une utilisation flexible en double mode. L'usine réduit également efficacement les coûts d'exploitation et améliore la compétitivité commerciale des utilisateurs.
- Modèle: AMI1213A/AMI-1213
- Capacité de Traitement: 150t/h ~ 250t/h
- Points Forts: Hautement mobile, électrique, rentabilité, grand rapport de concassage et forte capacité de traitement.
ISO、CE、EAC- Garantie de 12 mois
- L/C Accepté
- Réponse 7*24H
Champ d'Application
Le concasseur mobile à percussion sur chenilles AMI-1213 est principalement utilisé pour le concassage grossier, moyen ou fin d'agrégats fragiles de dureté moyenne tels que le calcaire, le charbon, le carbure de calcium, le quartz, la dolomite, le minerai de sulfure de fer et les matières premières chimiques. La machine entière est entraînée par électricité et peut fonctionner sur site avec sa propre alimentation électrique.
Paramètres Techniques
| Modèle | 1213A(Deux étages de crible vibrant) | 1213(Sans système de retour d'agrégats) |
|---|---|---|
| Dispositif d'alimentation | ||
| Capacité d'alimentation (t/h) | 400 | 400 |
| Hauteur d'alimentation (mm) | 3700 | 3700 |
| Taille d'alimentation max. (mm) | 750 | 750 |
| Puissance d'alimentation (kW) | 15 | 15 |
| Volume de la trémie (m³) | 4.5 | 4.5 |
| Volume de la trémie basculante (m³)(Optionnel) | 6 | 6 |
| Concasseur | ||
| Concasseur à percussion | XC1213 | XC1213 |
| Taille de l'ouverture d'alimentation (mm) | 1200*870 | 1200*870 |
| Courroie trapézoïdale | 8V-8 rainures | 8V-8 rainures |
| Poulie de la courroie du concasseur (mm) | 1100 | 1100 |
| Poulie de la courroie du moteur (mm) | 430 | 430 |
| Plage de réglage de l'ouverture de décharge (mm) | 30-125 | 30-125 |
| Taille d'alimentation max. (mm) | 400 | 400 |
| Puissance du concasseur (kW) | 250kW-4 | 250kW-4 |
| Convoyeur à bande principal | ||
| Largeur (mm) | B1000 | B1000 |
| Hauteur de déchargement (mm) | 3900 | 3900 |
| Puissance du motoréducteur (kW) | 7.5*2 | 7.5*2 |
| Convoyeur à bande d'agrégats fins | ||
| Largeur (mm) | B1200 | / |
| Puissance du motoréducteur (kW) | 11 | / |
| Hauteur de déchargement (mm) | 3000 | / |
| Convoyeur à bande de retour | ||
| Largeur (mm) | B500 | / |
| Puissance du rouleau électrique (kW) | 5.5 | / |
| Convoyeur à bande du deuxième étage | ||
| Largeur (mm) | B650 | / |
| Puissance du rouleau électrique (kW) | 7.5 | / |
| Hauteur de déchargement (mm) | 3340 | / |
| Convoyeur à bande de queue (Optionnel) | ||
| Largeur (mm) | B500 | B500 |
| Puissance du rouleau électrique (kW) | 5.5 | 5.5 |
| Hauteur de déchargement (mm) | 3200 | 3200 |
| Convoyeur à bande de collecte | ||
| Largeur (mm) | B500 | / |
| Puissance du rouleau électrique (kW) | 3 | / |
| Crible vibrant | ||
| Modèle | 2YA1850 | / |
| Puissance (kW) | 15 | / |
| Dispositif d'entraînement des chenilles | ||
| Puissance (kW) | 55kW | 55kW |
| Séparateur magnétique (Optionnel) | ||
| Longueur×Largeur (mm) | 1900×B800 | 1900×B800 |
| Puissance (kW) | 3 | 3 |
| Aperçu | ||
| Puissance de l'ensemble générateur (kW) | 400kW | 400kW |
| Châssis sur chenilles | DL425X | DL425X |
| Puissance totale d'entraînement des chenilles (kW) | 55kW | 55kW |
| Poids total (t) | ≈55T-60t | 51t |
| Capacité de traitement (t/h) | 150-250 | 150-250 |
| Puissance totale en fonctionnement (kW) | 330.5kW | 288.5kW |

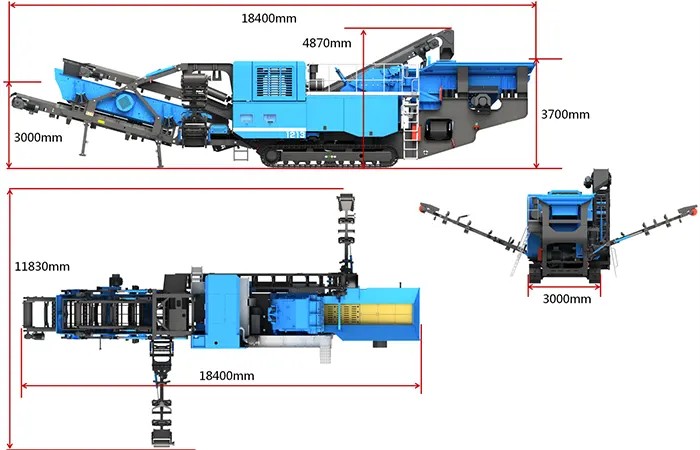

| Dimensions de fonctionnement (L*W*H/mm) | 18400×11830×4870 | 16000×3500×4125 |

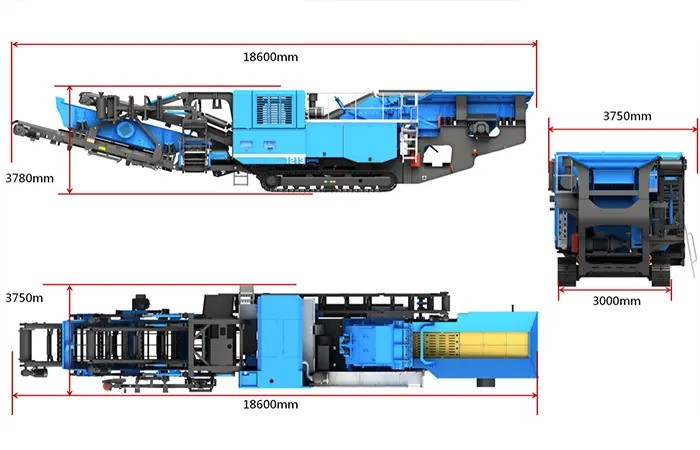

| Dimensions de transport (L*W*H/mm) | 18600×3750×3780 | 16000×3500×3780 |
Fonctionnalités Principales
1. Conception modulaire, structure robuste, résistance à la fatigue et résistance aux chocs plus élevées.
2. Le corps du concasseur peut être retourné pour faciliter l'entretien ; les boulons à manche carré sont utilisés pour rendre l'équipement plus résistant aux chocs et à l'usure.
3. Grande ouverture d'alimentation, chambre de concassage élevée, adaptée au concassage de matériaux à haute dureté et de gros blocs. La consommation d'énergie lors du concassage de matériaux suspendus est beaucoup plus faible.
4. Les marteaux bien conçus offrent une grande force d'impact. Les axes des marteaux sont ajustables, ce qui entraîne une longue durée de vie des marteaux.
5. La taille de la grille est réglable, et la granulométrie du produit est donc contrôlable. De plus, les particules de produit sont évacuées sous une bonne forme.
6. Il est doté d'une fonction de concassage complète, y compris l'impact, la collision (pierres frappant les unes les autres), ce qui permet d'obtenir une efficacité de production élevée, une usure réduite des pièces de la machine et des avantages globaux importants.
7. Il adopte un dispositif de commande à distance sans fil et intelligent et se déplace sur ses propres chenilles. Il peut être opéré par une seule personne à distance pour monter et descendre du plateau de transport ordinaire afin de réaliser une relocalisation rapide.
8. Des dispositifs clés de renommée mondiale sont utilisés, tels que les chenilles Strickland, les moteurs d'entraînement Bonfiglioli / Brevini / Eaton, le moteur diesel Cummins, les éléments électriques Schneider, la pompe à piston hydraulique Eaton, le moteur hydraulique Eaton sur le convoyeur à bande et l'alimentateur, le contrôleur à distance Omron, etc. La performance, la durée de vie et la valeur du concasseur sont garanties.
9. Le système de pré-criblage peut être choisi pour être monté et rendre la fonction de criblage plus complète et excellente.
Composants Principaux
Pour le recyclage des déchets solides, rotor dynamiquement équilibré avec une forte capacité de surcharge et de résistance à la pression, ouverture hydraulique pour l'entretien du rotor
Performance stable, maintenance pratique, économie d'énergie, durable et faible bruit.
Double paroi, étanche et résistant à la poussière, avec hublot et fenêtre d'inspection.
Contrôle de la marche des chenilles et du fonctionnement des équipements auxiliaires. Offre une sécurité de fonctionnement accrue.
Alimentateur vibrant robuste avec fonction de démarrage sous charge, vitesse d'alimentation ajustable et capacité d'alimentation plus forte.
Matériau résistant aux déchirures, capacité de stockage élevée, entraînement par double moteur garantissant une meilleure synchronisation et une consommation d'énergie réduite.
Chenilles robustes, entraînement hydraulique, capacité de charge élevée, manœuvrabilité forte et réglage de tension à la graisse.
Utilisation de buses à haute pression à pulvérisation atomisée avec débit d'eau réglable pour réduire la poussière.
Pré-crible les déchets contenant de la boue dans les matières premières pour améliorer efficacement la qualité des matériaux finis, offrant une plus grande capacité de stockage et de transport.
Crible efficacement les matériaux fins et les déchets contenant de la boue, améliore le débit de l'équipement et réduit l'usure de l'équipement.
Auto-décharge, forte magnétisme et haute efficacité, élimine efficacement les métaux ferromagnétiques contenus dans les matériaux concassés.
Supporte des réglages de taille de tamis plus petits, possède une puissante capacité de criblage, et la boîte de tamis peut produire 1 à 3 types de matériaux.
Exemple de Projet
La combinaison de stations de concassage mobiles et de stations de criblage mobiles devient de plus en plus populaire, car elle permet non seulement d'utiliser efficacement le temps autorisé pour l'exploitation minière, de réduire les coûts de transport, mais aussi d'obtenir des matériaux finis de très haute qualité. ACE a lancé plusieurs portefeuilles de produits classiques et s'engage également à trouver les solutions les plus économiques pour ses clients.
